Прокладки овального и восьмиугольного сечения СТАНДАРТ: ГОСТ Р 53561—2009

Все товары ПромСталь

` Фланцы ГОСТ/ASME — цена на 10–15% ниже вашей текущей

Прокладки овального и восьмиугольного сечения
СТАНДАРТ: ГОСТ Р 53561—2009
ДИАМЕТРЫ ДУ: от 10 до 400 мм
МАРКА СТАЛИ: СТ.0, СТ.08КП, СТ.20, СТ.08, 09Г2С, 12Х18Н9Т, 10Х17Н13М3Т
НАЗНАЧЕНИЕ
Стальные кольцевые прокладки овального и восьмиугольного сечения (кольца Армко) предназначены для фланцевого соединения арматуры с фланцами, имеющими уплотнительную поверхность исполнения 7 по ГОСТ 12815, исполнения J по ГОСТ 33259 и исполнения J по ИСО 7005-1 номинального диаметра DN от 10 до 400 на номинальное давление PN от 6,3 до 20 МПа.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
МЕТОДЫ И СПОСОБЫ ПРОИЗВОДСТВА:
Сортовой прокат;
Поковка;
Штамповка.
ОТРАСЛИ ПРИМЕНЕНИЯ:
Нефтегазовая;
Химическая;
Пищевая;
Энергетическая.

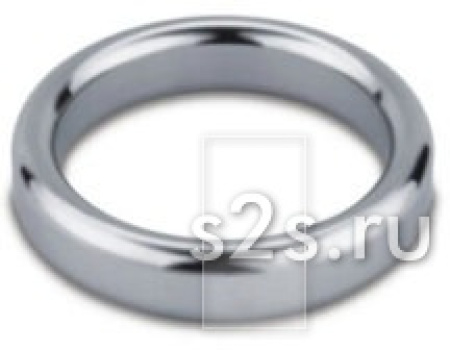

Прокладки овального сечения
Тип 1
Номинальный диаметр DN: от 10 до 400
Номинальное давление PN: от 6,3 до 20 МПа
Применяется с фланцами: ГОСТ 12815 (исп.7), ИСО 7005-1, ГОСТ 33259 (исп. J)
Условное обозначение:
для фланцев (исп.7) — ПРОКЛАДКА 1-1-DN-PN-Марка_стали ГОСТ Р 53561-2009
для фланцев (исп.J) — ПРОКЛАДКА 1-2-DN-PN-Марка_стали ГОСТ Р 53561-2009
Прокладки восьмиугольного сечения
Тип 2
Номинальный диаметр DN: от 10 до 400
Номинальное давление PN: от 6,3 до 20 МПа
Применяется с фланцами: ГОСТ 12815 (исп.7)
Условное обозначение: ПРОКЛАДКА 2-1-DN-PN-Марка_стали ГОСТ Р 53561-2009
Номинальный диаметр DN: от 10 до 400
Номинальное давление PN: от 6,3 до 20 МПа
Применяется с фланцами: ИСО 7005-1, ГОСТ 33259 (исп. J)
Условное обозначение: — ПРОКЛАДКА 2-2-DN-PN-Марка_стали ГОСТ Р 53561-2009
К ОТГРУЖАЕМОЙ ПРОДУКЦИИ ПРИЛАГАЮТСЯ
Сертификат соответствия;
Паспорт качества.
